Monitor rozpuštěného ozónu

Dodavatel monitoru rozpuštěného ozónu

Princip detekce: UV metoda duální absorpce, používaná pro analýzu a detekci koncentrace rozpuštěného ozonu ve vodě z vodovodu, čisté vodě nebo v průmyslu polovodičů.

Rozsah měření: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Vlastnosti produktu: Tento monitor UV rozpuštěného ozónu má funkci automatického nastavení vnitřního zdroje světla, která dokáže upravit jas světelného zdroje LED v reálném čase na základě referenčních světelných dat nulového bodu, aby byla zajištěna stabilita nulového bodu. Tento UV optický analyzátor koncentrace ozonové vody může být připojen paralelně nebo sériově k potrubí rozpuštěného ozonu, které se používá hlavně pro analýzu a detekci koncentrace rozpuštěného ozonu ve vodě z vodovodu, čisté vodě nebo polovodičovém průmyslu.

Tento analyzátor rozpuštěného ozonu má funkci automatického nastavovacího systému se zdrojem UV světla, který dokáže upravit jas UV LED světelného zdroje v reálném čase podle referenčních světelných dat, aby byla zachována konstantní data nulového bodu a byla zajištěna stabilita nulového bodu. Jedná se o patentovaný produkt naší společnosti. Tento UV optický analyzátor koncentrace vody ozonu může pracovat nepřetržitě bez zastavení po dobu 24 hodin.

Analyzátor rozpuštěného ozonu - Přehled produktu

Analyzátor koncentrace rozpuštěného ozonu je přímým měřením obsahu ozonu v ultračisté vodě nebo ve vodě s konstantním zákalem pomocí ultrafialové spektrofotometrie. Přizpůsobitelná verze je HF, kterou lze použít pro vodný roztok ozonu s 20% kyselinou fluorovodíkovou. Mezi materiály, které přicházejí do styku s ozónovou vodou, patří PTFE, FFPM, PFA a křemen nebo safír. UV analyzátor koncentrace rozpuštěného ozonu OZ-300W je vybaven vstupem a výstupem a je vybaven ovládacím rozhraním dotykové obrazovky. Výstup je přímo připojen k PLC se signálovými linkami 4-20mA a RS-485.

Analyzátor koncentrace rozpuštěného ozonu má funkci automatického nastavovacího systému se zdrojem UV světla, který může v reálném čase upravovat jas UV LED světelného zdroje podle referenčních světelných dat, aby byla zachována konstantní data nulového bodu a byla zajištěna stabilita nulového bodu. Jedná se o patentovaný produkt naší společnosti. Tento analyzátor ozonu může pracovat nepřetržitě bez zastavení po dobu 24 hodin. Vynikající stability tohoto analyzátoru koncentrace ozonu je dosaženo použitím skutečného duálního optického systému a ultrafialového zdroje LED s extrémně dlouhou životností.

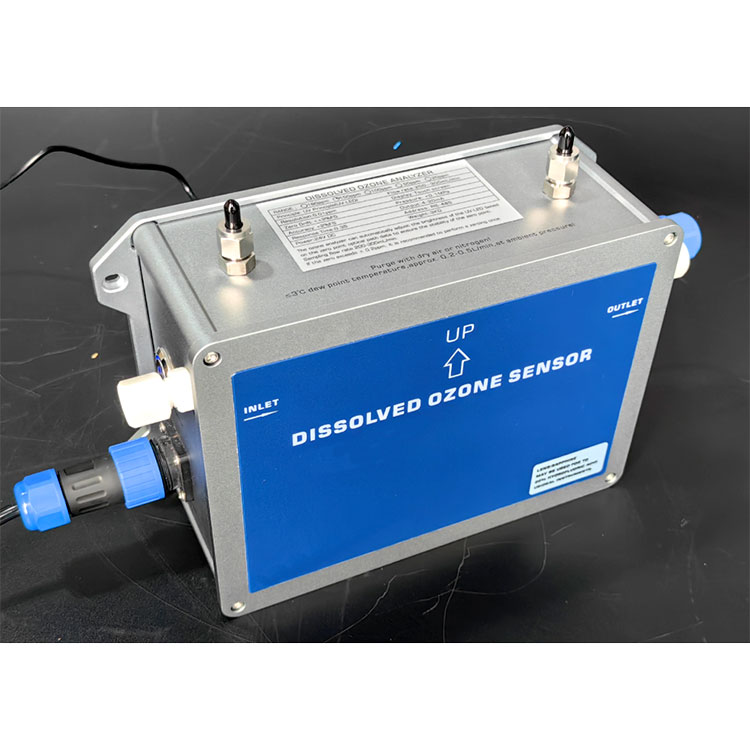

Plášť analyzátoru koncentrace rozpuštěného ozonu je hliníkový plášť odolný proti stříkající vodě, stupeň krytí: IP65, rozměr: 260x160x90mm (ŠxVxH) a hmotnost cca 3 kilogramy. Tento analyzátor koncentrace rozpuštěného ozonu ve vodě lze namontovat na stěnu s hákovým designem na zadní straně. V případě potřeby instalace jsou k dispozici čtyři montážní držáky.

Vstupní průtok analyzátoru koncentrace rozpuštěného ozonu ve vodě je 200-300 ml/min. Je-li požadováno řízení průtoku, musí být na výstupu analyzátoru koncentrace rozpuštěného ozonu instalován škrticí ventil nebo průtokoměr. Tento škrticí ventil musí být umístěn za snímačem (nikdy před ním! Instalace škrtícího ventilu na vstupu bude generovat bubliny, takže je přísně zakázáno, aby ozonová voda s vodními bublinami vnikla do analyzátoru rozpuštěného ozonu.)

Je nutné udržovat čistotu vstupní vody analyzátoru koncentrace rozpuštěného ozonu ve vodě a udržovat čistotu vnitřních senzorů analyzátoru vody rozpuštěného ozonu. Doporučuje se každé 2 týdny kalibrovat nulový bod analyzátoru koncentrace rozpuštěného ozonu ve vodě. Při kalibraci nulového bodu by měla být zavedena čistá voda bez ozónu nebo barvy

Analyzátor rozpuštěného ozonu - Vlastnosti produktu:

Zkušební metoda: Metoda dvoucestné UV absorpce, systém světelného zdroje s dlouhou životností, vysoká přesnost měření.

Princip měření: Podle Lambertova Beerova zákona je přesné měření prováděno na principu fotometrické absorpce.

Rozsah měření: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Systém zdroje světla: Zahraniční systém zdroje ultrafialového světla s dlouhou životností (vlnová délka 253,7nm), s bezplatnou zárukou 3 roky.

Použití: Vnitřní instalace a použití, vybavené vodotěsnými leteckými konektory.

Systém lehkého bazénu: Samostatná technologie lehkého bazénu, bez úniku, odolnost vůči vysokému tlaku a odolnost vůči nárazu vzorkovací kapaliny s vysokým průtokem.

Inteligentní kompenzace: vybavena automatickým nastavením nuly a funkcí automatické kompenzace světelného zdroje.

Způsob provozu: Lze jej ručně vynulovat a během nulování je nutné zajistit, aby v přístroji nebyl žádný vodný roztok ozonu.

Jednotka displeje: mg/L, ppm volitelné.

Zobrazení dat: Barevná dotyková obrazovka s vysokým rozlišením.

Funkce výstupu: 4-20mA, komunikace RS485.

Automatické nastavení nuly: Může upravit jas zdroje ultrafialového LED světla v reálném čase na základě referenčních světelných dat, aby byla zachována konstantní data nulového bodu, což zajišťuje stabilitu nulového bodu.

Více verzí:

Normální verze se používá pro vodu z vodovodu a čištěnou vodu.

Verzi HF lze použít pro vodný roztok ozonu s 20% kyselinou fluorovodíkovou.

Analyzátor rozpuštěného ozonu - Struktura a složení produktu

【1】 Rozměry pro montáž na stěnu

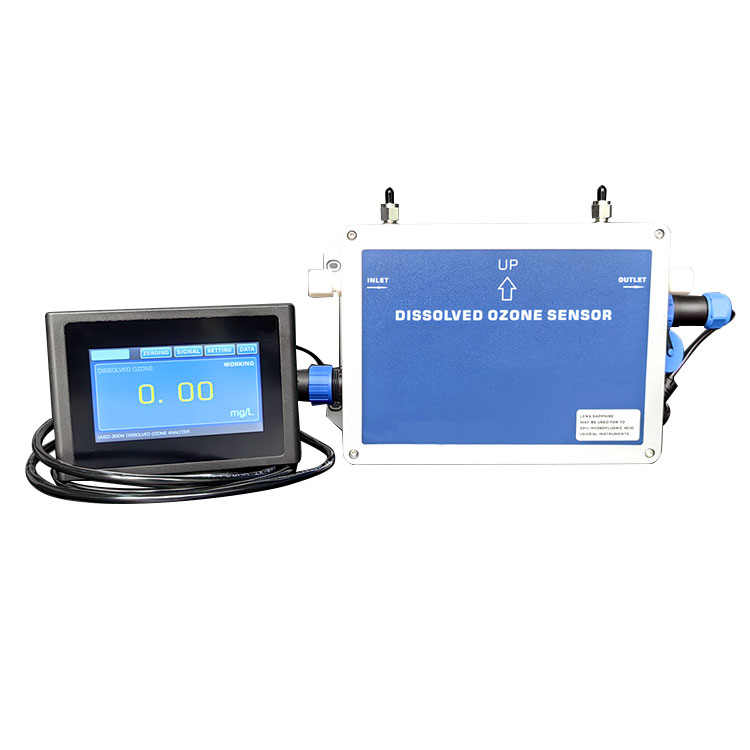

【2】Zobrazovací panel a obrazovka

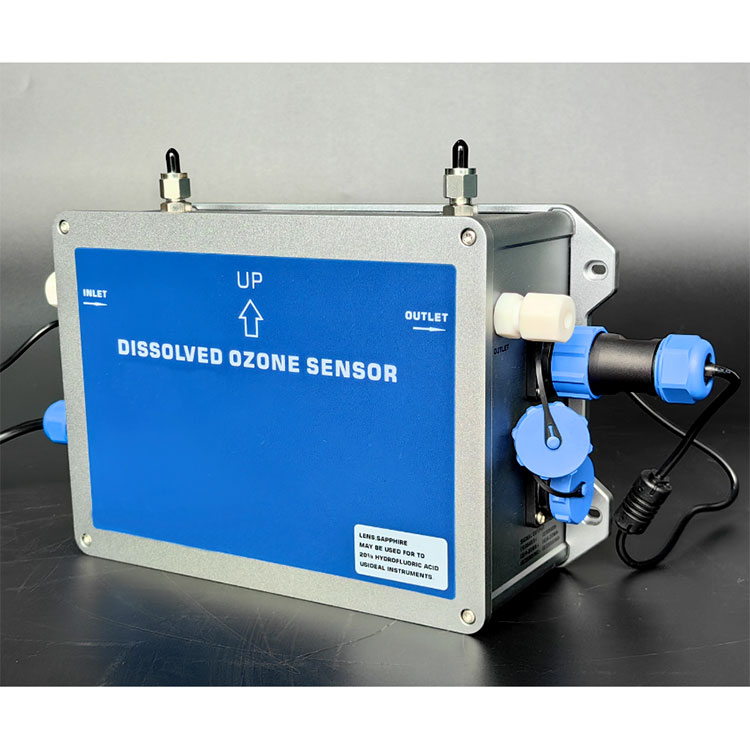

【3】 Vstup napájení, výstup signálu, vstup a výstup

Příkon:

Výstup signálního terminálu:

Terminál DISSPLAY SIGNAL: používá se k připojení signálů vzdáleného displeje (tento stroj již má displej)

Rozhraní plynu nad analyzátorem rozpuštěného ozonu v UV se používá pro rozhraní stlačeného vzduchu. Pokud je teplota ozónové vody příliš nízká, doporučuje se přivést do přístroje stlačený vzduch, aby se zabránilo kondenzaci ve vnitřním ozonovém vodním potrubí přístroje.

 Analyzátor rozpuštěného ozonu - Schéma procesu připojení produktu

Schéma zapojení analyzátoru rozpuštěného ozonu - přetlaková větev

(Doporučujeme použít tento způsob připojení pro dělený odběr vzorků. Mějte na paměti, že průtokoměr musí být instalován na výstupu analyzátoru vody rozpuštěného ozonu.)

Schéma zapojení analyzátoru rozpuštěného ozonu, podtlakového vodního čerpadla

(Doporučujeme použít tento způsob připojení pro dělený odběr vzorků. Mějte na paměti, že průtokoměr musí být instalován na výstupu analyzátoru vody rozpuštěného ozonu.)

Poznámka: Výrobce průtokoměru rozpuštěného ozonu je standardním konfiguračním příslušenstvím a podtlakové vodní čerpadlo je volitelným produktem. Chcete-li jej zakoupit samostatně, můžete se poradit s výrobcem.

Poznámka: Bez verze displeje bude výrobce samostatně konfigurovat kabelové příslušenství dotykové obrazovky (délka kabelu do 2 metrů)

Analyzátor rozpuštěného ozonu - Technické parametry:
