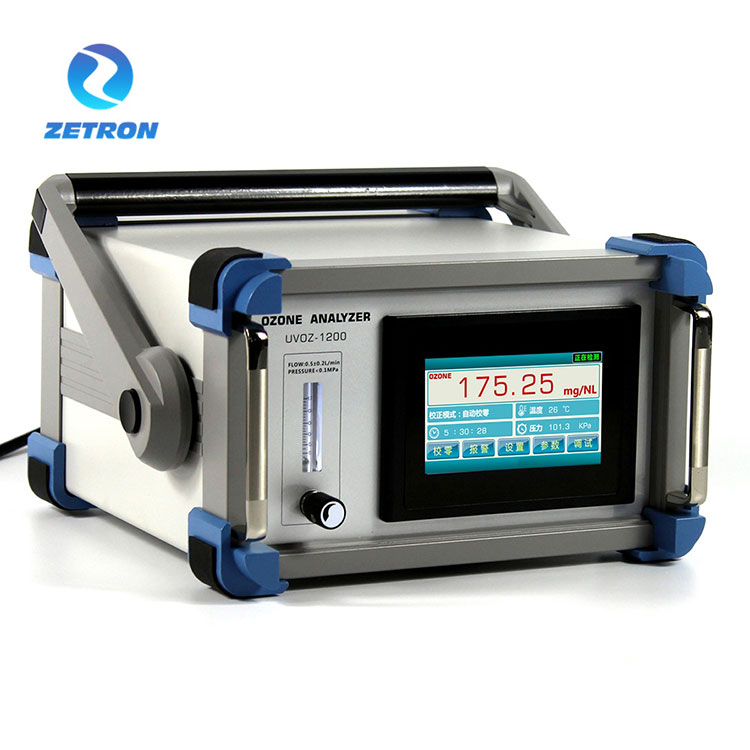

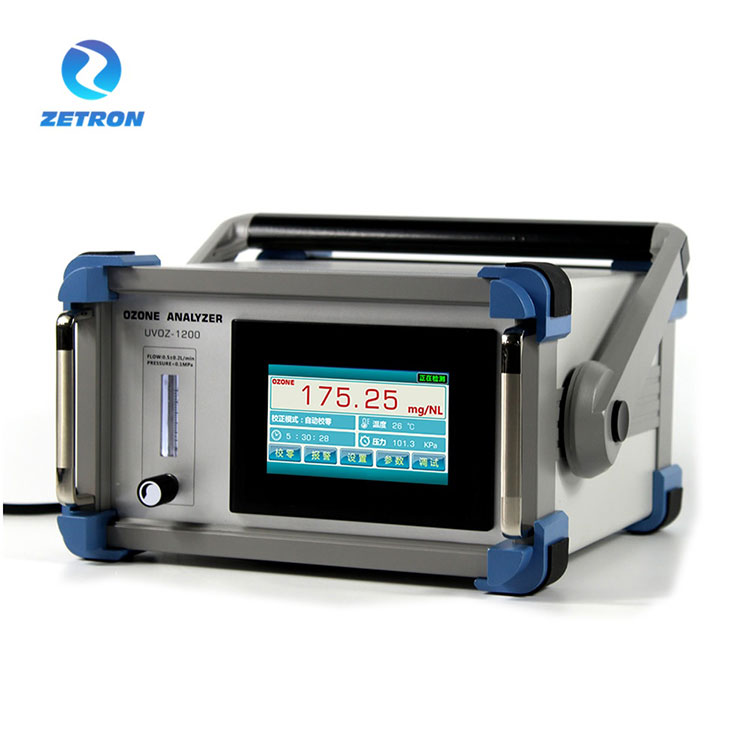

UV detektor ozonu

Obecný popis

UV detektor ozonu ozonu je mikroprocesorový fotometr na bázi mikroprocesoru (UV 254 nm) pro měření obsahu ozonu ve vzduchu nebo kyslíku.

Pro vyhodnocení obsahu ozonu ve vzorku plynu detektor Theuvozone měří UV záření v měřicím kanálu, UV záření v referenčním kanálu, teplotu a tlak v kyvetě.

Analyzátor Ozone má rozhraní provozu dotykové obrazovky, které ukazuje koncentraci ozonu v reálném čase. A dotyková obrazovka je také s displejem kompenzace tlaku a teploty. Pro rozsah vysoké koncentrace (G/NM3) má funkci vstupu toku, který může zobrazit výstup generátoru ozonu v reálném čase. Jádrová složka přijímá UV světelný systém s dlouhým životem s vysokým propustností pro propuštění světla, aby se zabránilo nulovému unášení ovlivňující přesnost detekce. Není třeba uzavírat vstup ozonu při nulování, aby se zajistilo, že zařízení může běžet nepřetržitě 24 hodin.

Koncentrace ozonu je zobrazena v každém procentním hmotnosti ozonu (%WT/WT), gramů ozonu na normální krychlový metr vzorkovacího plynu (G/NM3) nebo PPMV (AQ: G/M3 nebo ppm) na alfanumerickém displeji. Koncentrační jednotka může být během provozu změněna.

Mezi jiné jsou další modifikovatelné parametry:

Jednotka tlakového displeje (KPA)

Parametry alarmu (prahová hodnota vysokého/nízkého)

Povaha nosného plynu: vzduch nebo kyslík (včetně PSA)

Parametry rozhraní RS-485

Výstup signálu 4-20 mA

Instalace a napájecí připojení

Pro připojení vzorku plynu by mělo být použity 6 x 4 mm PTFE trubice (které budeme dodávat na vyžádání). Vzorový plyn musí být připojen pomocí vzorkovacího plynového filtru („in“). Časové zpoždění měření koncentrace závisí

a) průtok vzorkového plynu,

b) Délka hadičky do analyzátoru,

c) Průřez hadičky (doporučujeme trubice 6x4 mm, ne více!),

d) časový zpoždění samotného analyzátoru. Při doporučeném průtoku průtoku 0,2 až 1 l/min je čas 2 až 0,4 s s délkou trubek 6 x 4 mm 2 m.

Následující výkresy ukazují možné konfigurace:

Metoda vzorkování: Vzorkování pozitivního tlaku;

Rozhraní zobrazení: rozhraní provozu dotykové obrazovky 4,3 palce;

Rozhraní obsahu: Koncentrace ozonu, teplota, tlak;

Pomocné funkce: kompenzace teploty, kompenzace tlaku;

Zobrazovací jednotka: G/NM3, MG/NL Volitelné;

Rozlišení displeje: 0,01 g/nm3;

Průtok plynu: 0,5 l ± 0,2 l/min;

Vstupní tlak: <0,1MPA;

Chyba koncentrace: maximum 0,5% FS;

Lineární chyba: maximum 0,5% FS;

Nulový drift: <± 0,3%. FS;

Reakční doba: ≤ 1 sekunda;

Teplota životního prostředí: -30 ~ 80 ℃;

Metoda rozhraní potrubí: rychlé utažení (nerezová ocel);

Průměr odběru vzorků: φ 6 (6 mm * 4 mm);

Metoda komunikace: RS-485;

Výstupní režim: 4-20ma (aktivní);

Napájení: 24V DC;

Velikost: 120 mm (výška) × 160 mm (šířka) × 60 mm hluboká;

Poznámka: 1 mg/l = 1g/m3 = 467ppm;

Zdarma záruka: 24 měsíců (pro hostitele);

Standardní konfigurace: měřič průtoku antikorozního průtoku, ozonový destruktor výfukových plynů, filtr o příjmu ozonu (prach).

Funkce produktu:

Funkce měření: Patentovaná technologie s funkcí automatického nastavení nulového bodu, principem absorpce ultrafialové ultrafialové cesty, cizí ultrafialový LED světelný zdroj s dlouhým životem, nepřetržitý provoz, což zajišťuje stabilitu koncentrace detekce.

Testovací metoda: Metoda absorpce UV duální cesty, systém zdroje světelného zdroje s dlouhým životem, vysoká přesnost měření.

Princip měření: Podle zákona o pivu Lamberta se provádí přesná měření prostřednictvím principu fotometrické absorpce.

Systém světelného zdroje: Zahraniční ultrafialový světelný systém s dlouhým životem (ultrafialový LED světelný zdroj s čočkou), s bezplatnou zárukou 2 roky.

Použití: Doporučuje se nainstalovat a používat ji uvnitř, vybavené vodotěsnými leteckými zástrčkami.

Systém světelného bazénu: samostatná technologie světelného bazénu, bezútěšná, vysokotlaká odolnost a odolnost vůči dopadu plynu s vysokým tokem.

Inteligentní kompenzace: Vestavěná kompenzace a zobrazení teploty a tlaku, s automatem

Struktura

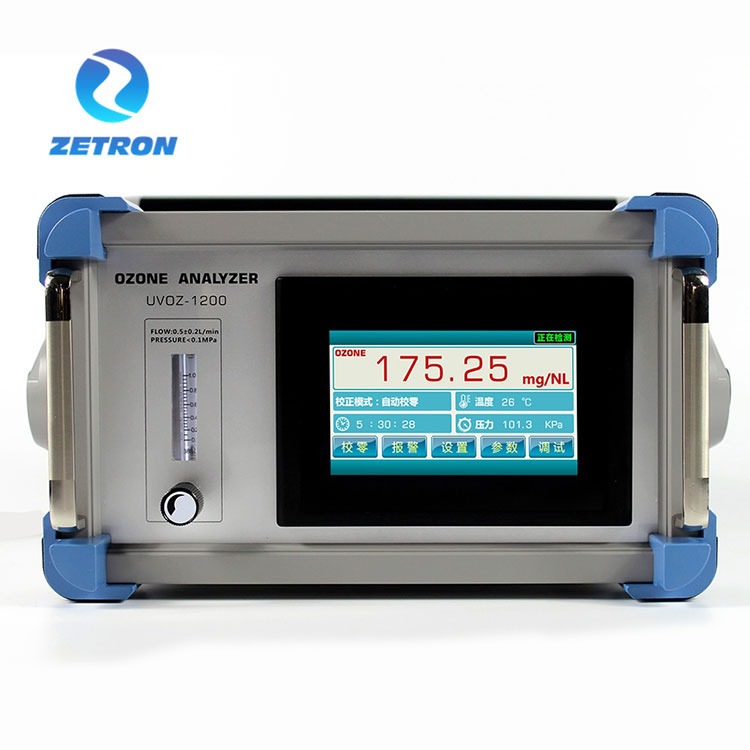

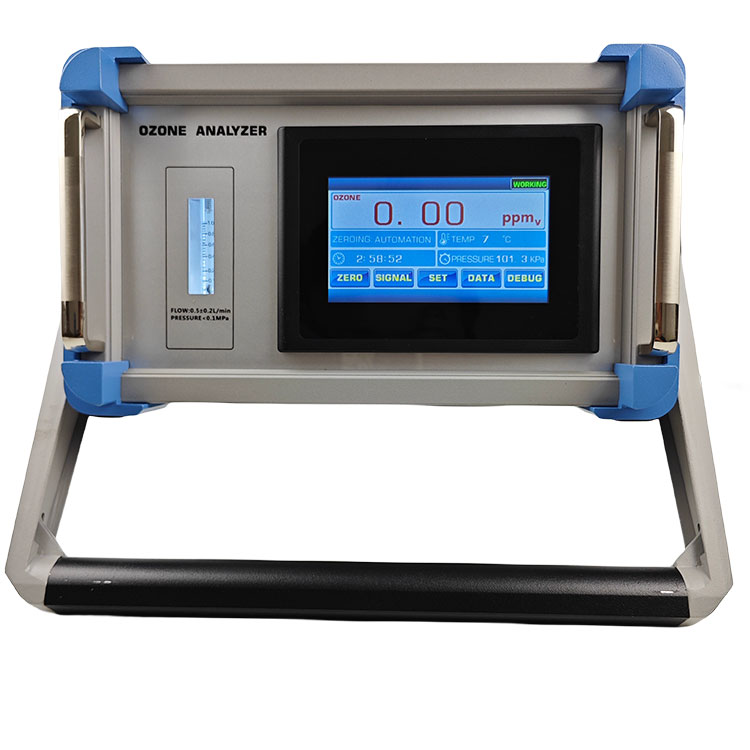

Zobrazovací panel a obrazovka displeje

Vstup napájení, výstup signálu, ozonový vstup, ozonový výstup

Vstup napájení:

Výstup terminálu signálu:

Připojení a proces

UV detektor ozonu, paralelní schéma vzorkování vzorků

(Poznámka: Doporučuje se použít tento proces připojení, oddělit odběr vzorků a vyčerpat atmosféru po průchodu zařízením pro ničení výfukových plynů.)

UV detektor ozonu, diagram připojení vzorků řady

(Poznámka: Při použití tohoto procesu připojení je důležité si uvědomit, že tlak ve výstupním potrubí generátoru ozonu musí být stabilní. Vestavěná kompenzace tlakového vysílače způsobí, že detekovaná hodnota koncentrace ozonu v určitém rozmezí.)

Model: Detektor UV ozonu

Rozsah měření: 0-300G/NM3

Volitelný rozsah: 0-300G/NM3, 0-100G/NM3, 0-50G/NM3;

Životnost světelného zdroje: přibližně 30000-50000 hodin;
