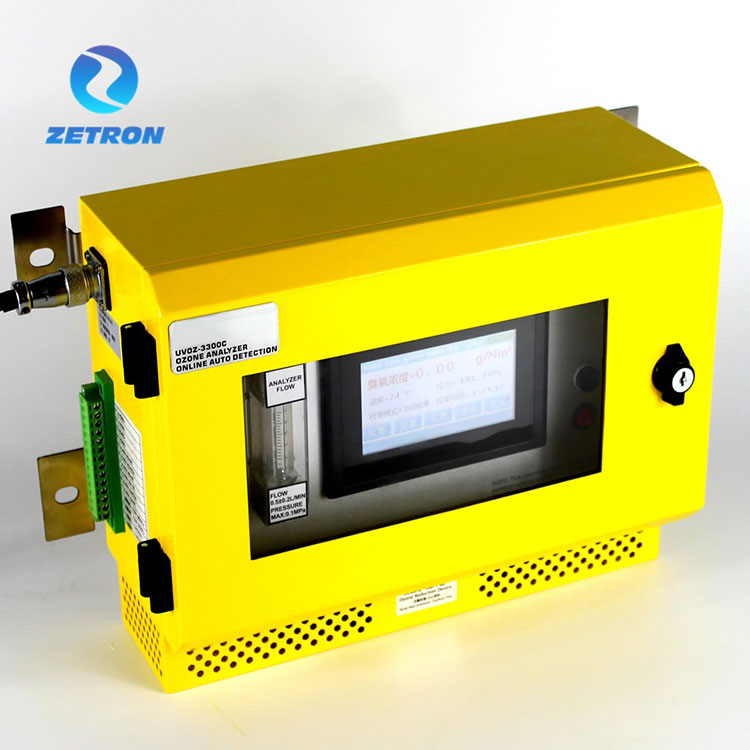

Nástěnný analyzátor ozónu

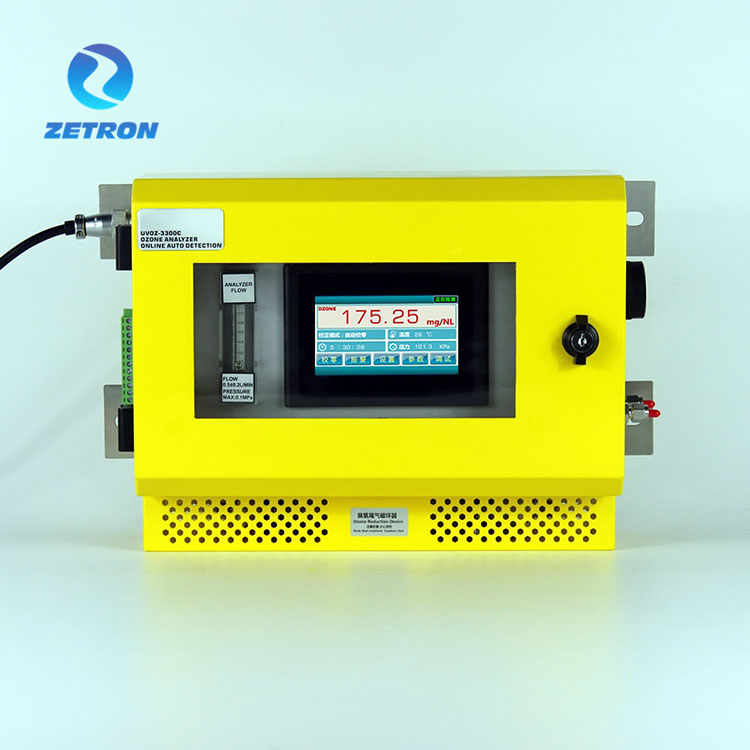

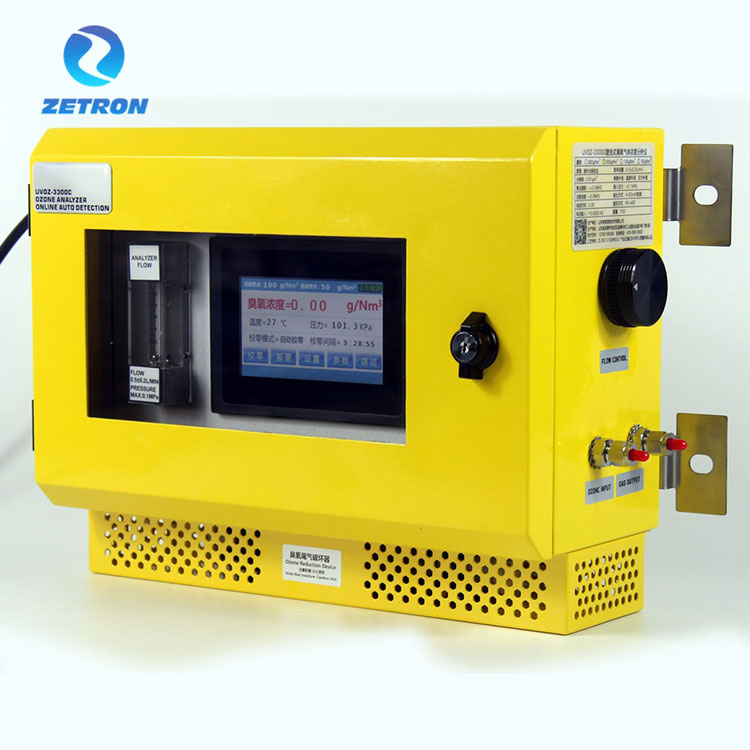

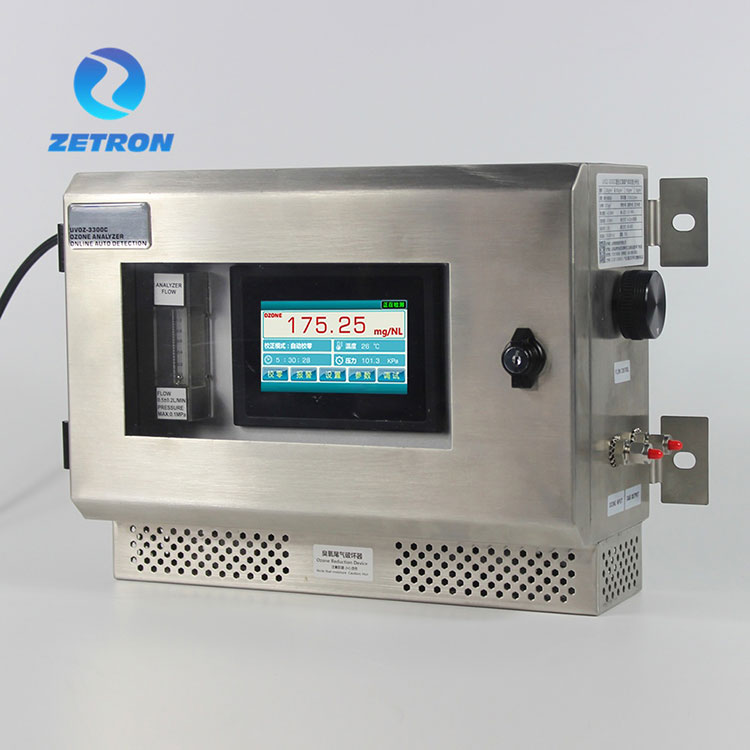

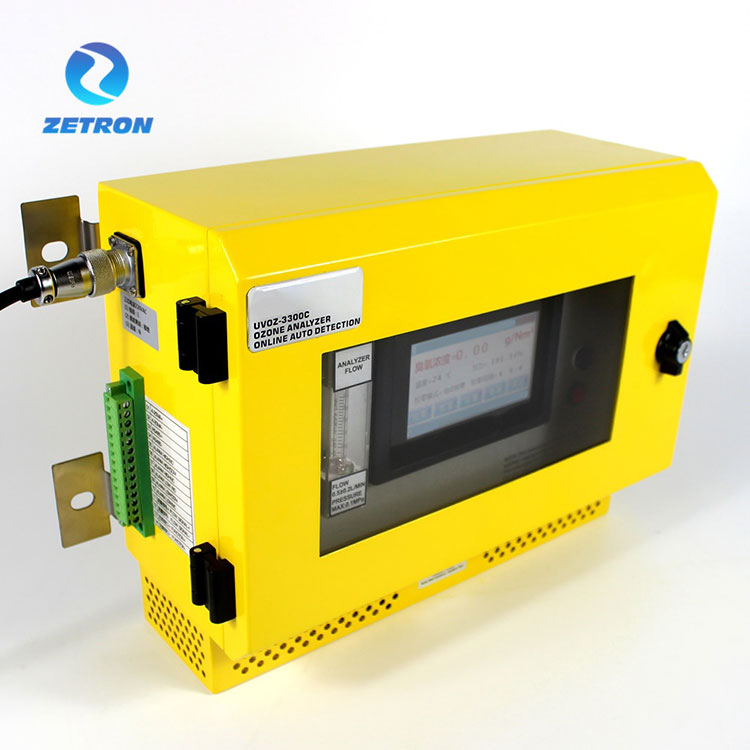

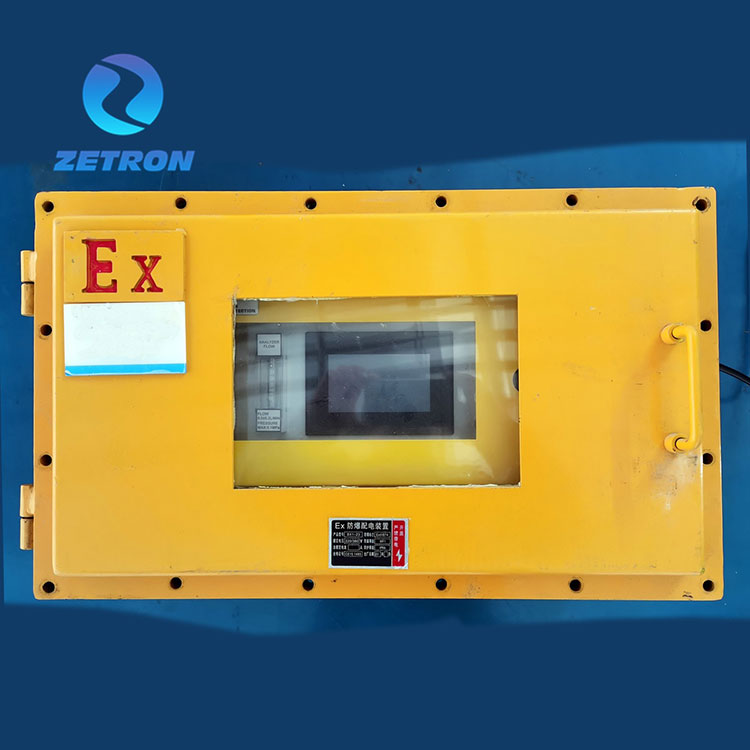

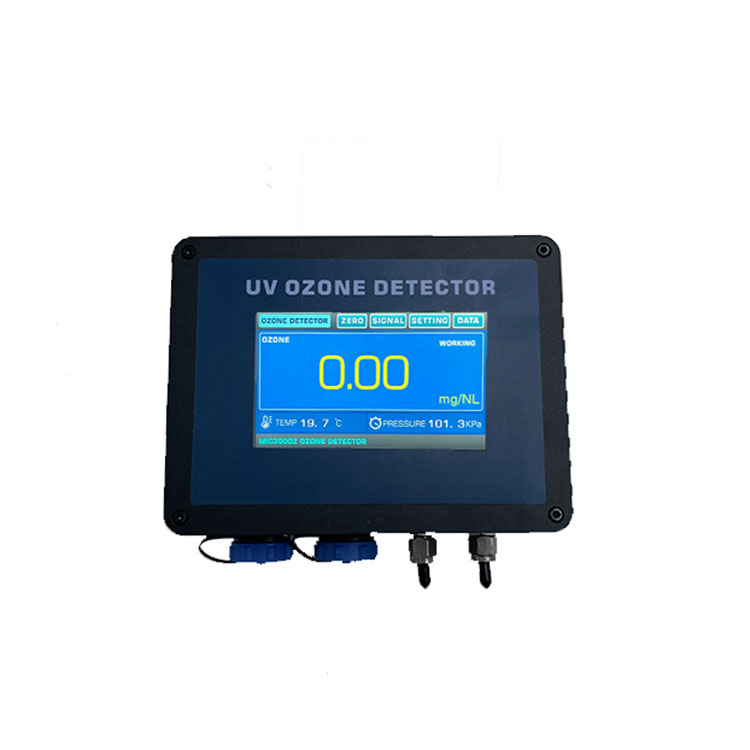

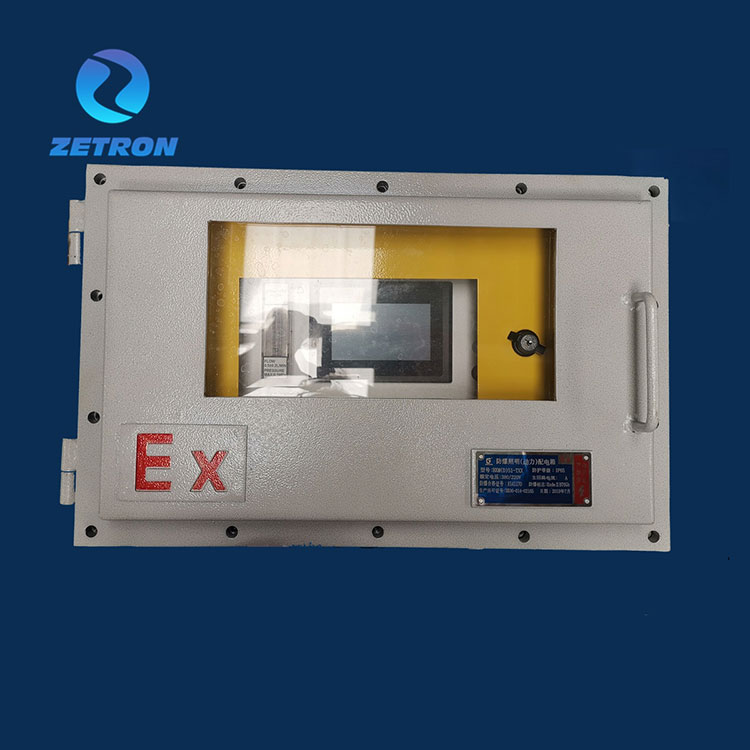

MIC500-OZ Nástěnný analyzátor ozónu

Na základě zákona Lamberta Billa analyzátor měřením změny intenzity světelného signálu před a po absorpci UV vypočítá aktuální koncentraci ozonu. Zařízení využívá pokročilý systém duálního zdroje UV světla s inteligentním systémem řízení trubice lampy a technologií oddělené fotobuňky, která umožňuje, aby analyzátor měl vlastnosti bez úniku, proti vysokému tlaku a nárazu vzorku plynu.

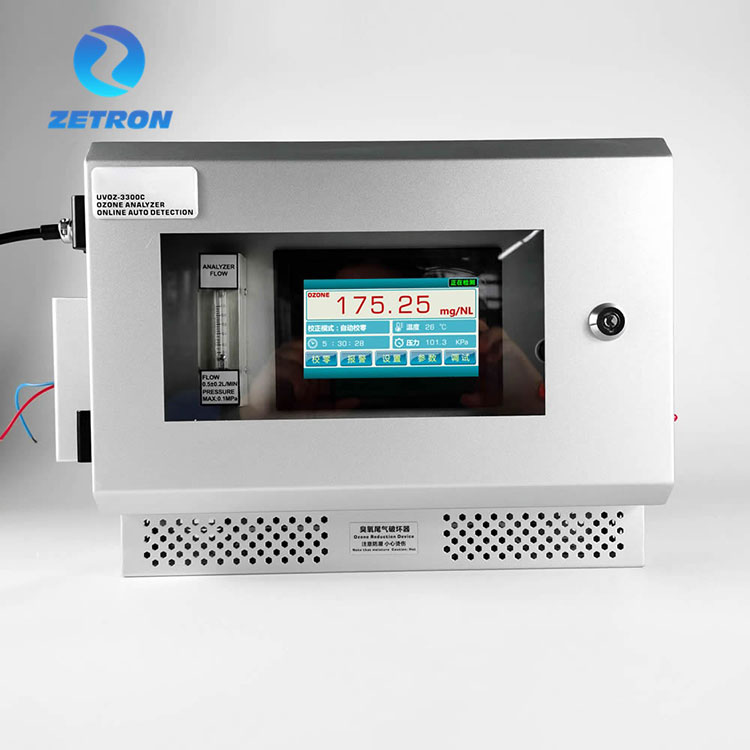

Nástěnný analyzátor ozonu má ovládací rozhraní dotykové obrazovky, které zobrazuje koncentraci ozonu v reálném čase. A dotyková obrazovka je také s displejem kompenzace tlaku a teploty. Pro rozsah vysokých koncentrací (g/Nm3) má funkci průtokového vstupu, který dokáže zobrazit výstup ozonového generátoru v reálném čase. Základní komponenta využívá systém ultrafialového světla s dlouhou životností s křemenem s vysokou propustností světla, aby se zabránilo nulovému posunu v ovlivnění přesnosti detekce. Při nulování není nutné zavírat vstup ozónu, aby bylo zajištěno, že zařízení může běžet nepřetržitě 24 hodin.

Koncentrace ozonu se zobrazuje buď v procentech hmotnosti ozónu (% hm./hm.), nebo v gramech ozonu na běžný krychlový metr vzorku plynu (g/Nm3) na alfanumerickém displeji. Jednotku koncentrace lze během provozu měnit.

Mezi další upravitelné parametry patří mimo jiné:

Jednotka zobrazení tlaku (kPa)

Parametry alarmu (vysoký/nízký práh)

Druh nosného plynu: vzduch nebo kyslík (včetně PSA)

Parametry rozhraní RS-485

4-20MA  výstup signálu

Volitelný rozsah a pracovní režim

 Technické vlastnosti

Struktura

VSTUP NAPÁJENÍ:

POPLACHOVÝ SINGÁLOVÝ VÝSTUP

SINGÁLOVÝ VÝSTUP

Spojení a proces

analyzátor ozonu active pressure sampling process diagram

Návod k obsluze

【1】. Podmínka použití

Tento analyzátor se používá pro vnitřní instalaci a provoz. Doporučuje se předehřát po dobu 5 minut a poté jednou vynulovat. Lze jej používat online po dobu 24 hodin. Při používání věnujte pozornost bezpečnosti napájení a životního prostředí. Je vybaven systémem monitorování UV LED světelného zdroje a systém bude upraven podle jasu světelného zdroje. Pokud je odchylka nulová bez ozónu, můžete jej vyčistit ručně vynulováním. Občas se objeví nulová odchylka, kterou lze ignorovat.

【2】 Upozornění

①Tento analyzátor ozónu se používá pro vnitřní prostory a prostředí by mělo být udržováno větrané, suché, bez jiných korozivních plynů. Zejména pokud je v prostředí amoniak, chlorovodík, sirovodík a další plyny, měly by být včas chráněny před korozí. Jakýkoli problém způsobený tímto stavem není v rámci bezplatné záruky.

② Musí být zaručen čistý a suchý ozónový plyn. V případě potřeby detekovat koncentraci plynného ozonu ve vlhkých místech nebo s olejem, prachem, filtry (filtry spalin) a odvlhčovače (elektronické kondenzátory) musí být instalovány na vstupu do přístroje. Jinak jakýkoli problém způsobený tímto stavem nespadá do bezplatné záruky.

③Je přísně zakázáno připojovat výstup destruktoru výfukových plynů k hlavnímu potrubí a výfukové plyny musí být vypuštěny nebo zničeny.

④Pokud se přístroj delší dobu nepoužívá, je nutné pravidelně elektrifikovat ohřívač a skladovat přístroj proti vlhkosti

⑤ Ničitel výfukových plynů v pracovním stavu bude nadšený, je přísně zakázáno dotýkat se rukou. Věnujte pozornost ničitel výfukových plynů bude neplatný, pokud dlouho v izolaci proti vlhkosti. Pokud zjistíte přepad plynu ozonu na výstupu, kontaktujte výrobce, aby jej vyměnil.

⑥Vstupní spojovací potrubí by mělo používat materiál PTFE.

⑦ Vzduchový filtr výrobce může filtrovat pouze prachové částice. Pokud uživatel potřebuje detekovat ozónový plyn pomocí olejové mlhy, vodní mlhy a dalších médií, kontaktujte prosím včas výrobce, aby přizpůsobil zařízení pro předúpravu.

C. Provozní rozhraní

(vysoká koncentrace 0–300 g/Nm3   0–200 g/Nm3   0–100 g/Nm3 0–50 g/Nm3）

hlavní rozhraní - funkce normálního zobrazení

V pravém dolním rohu hlavního rozhraní obrazovky se zobrazí „Pracuje“, „kalibrace“ a „chyba“.

●WORKING: spustit stav testu

●NULOVÁNÍ: přístroj je v provozu kalibrace nuly

●CHYBA: Selhání analyzátoru ozónu. Kontaktujte prosím výrobce včas.

●NAKLÁDÁNÍ: Po zapnutí přístroje zobrazí horký stroj stav načítání

Nabídka nulování

Uživatelé si mohou vybrat mezi režimy „ruční kalibrace nuly“ a „automatická kalibrace nuly“ podle situace.

Čas intervalu automatické kalibrace nuly si uživatel může nastavit podle svých potřeb.

Pokud je zjištěna hodnota koncentrace ozonu ≥100 g/Nm3, výrobce doporučuje dobu automatické kalibrace nuly 24-96 hodin.

Při detekci hodnot koncentrace ozonu≤100g/Nm3 výrobce doporučuje dobu automatické kalibrace nuly 8-12 hodin.

Tlačítko „Manual Zero Calibration Once“, když je spuštěno, provede operaci nulové kalibrace na analyzátoru koncentrace ozonového plynu.

Nabídka signálu

Uživatelé mohou podle své situace nastavit "vysoké poplachové body" a "nízké poplachové body". Přístroj se dvěma sadami výstupních reléových signálů, uživatelé mohou připojit dvě sady reléových signálů NO, COM, NC.

Při použití reléových signálů je třeba poznamenat, že reléové signály by měly být napájeny stejnosměrným napětím maximálně 24 V. Snažte se vyhnout přímému přístupu k reléovým signálům 220 V AC.

Nabídka nastavení

A. Uživatelé mohou nastavit "teplotní kompenzaci" pro přenesení hodnot do "otevřených" a "zavřených" míst, což s výpočty koncentrace ozonu.

b. Uživatelé mohou nastavit "kompenzaci tlaku" pro přenesení hodnot do "otevřených" a "zavřených" míst, což s výpočty koncentrace ozonu. Tento přístrojový snímač tlaku podporuje čerpací vzorkování a aktivní kompenzaci tlaku.

C. Uživatelé si mohou vybrat jednotku, jak je uvedeno níže, podle situace:

Další vysvětlení:

Jednotky g/Nm3 & g/m3 NTP znamenají koncentraci ozonu při standardní teplotě (pravděpodobně 20 ℃) ​​a standardním tlaku (101,325 kPa).g/m3 NTP

（NTP – normální teplota a tlak, STP – standardní teplota a tlak)

g/Nm3 je výraz mezinárodního vyjádření. Displej se řídí mezinárodní praxí a přebírá způsob vyjádření koncentrace g/Nm3.

menu DATA

Zobrazte hlavní obrazovku nabídky parametrů.

Hodnoty dat v nabídce parametrů jsou stejné jako ukazatele parametrů používané technickým personálem výrobce k vyhodnocení výkonu analyzátoru ozonu. Tato stránka parametrů zobrazuje různé parametry dvoucestného analyzátoru ozonu s ultrafialovou absorpcí, který se používá k určení, zda je analyzátor ozonu v normálním stavu detekce a zobrazení.

●UVLED-R: reakce je zdrojem UV světla v nepřítomnosti parametrů intenzity plynového světla.

●UVLED-M: parametr intenzity světla zdroje UV světla po průchodu detekční komorou (světelná buňka).

●DATA-ZERO aDATA-ABSR jsou datové hodnoty parametrů získané analyzátorem ozonu podle zákona Billa Lamberta a programového algoritmu.

Stav systému: "NORMAL" a "ERROR" mohou podle výpočtu parametrů přístroje posoudit, zda analyzátor ozónu může fungovat normálně.

●Hodnota LED je schopnost uživatele překalibrovat data senzoru koncentrace ozonového plynu na základě změn v aktuální koncentraci.

Referenční poměr odráží intenzitu aktuálního zdroje ultrafialového světla LED, když nebyl vystaven působení plynu.

Referenční hodnota odráží parametr intenzity osvětlení zdroje ultrafialového LED světla bez průchodu plynem při nulové kalibraci.

Funkce automatického nastavení: Pozadí přístroje zaznamená jas (referenční hodnotu) ultrafialové LED během kalibrace nuly. Když se jas ultrafialové LED odchýlí, systém automaticky upraví jas ultrafialové LED, takže nulový bod snímače koncentrace ozonového plynu se automaticky nastaví v určitém rozsahu, čímž se účinně zabrání odchylce nulového bodu.

Nabídka ladění

Nabídka režimu ladění je základním nastavením a pro úpravu parametrů. Uživatelé se nepokoušejí vstoupit do nabídky hesla, když chyba hesla dosáhne určitého času, přístroj se automaticky uzamkne s modrou obrazovkou.

Toto rozhraní a nastavení provozního pozadí může upravovat a upravovat parametry analyzátoru ozonu, jako je "koncentrační koeficient", "jas UV lampy", "hodnota 4-20 mA", "teplota", "tlak", "parametry fotoelektrického přijímače", "hodnota korekce", "návrat na nulovou hodnotu".

【4】Pokyny pro komunikaci

●4-20MA singální výstup

Výstup signálu 4-20MA je aktivní výstup. Uživatelé mohou přímo přistupovat k zařízení pro sběr dat, jako je počítač s jedním čipem nebo PLC. Nikdy nezavádějte napětí do signálního portu 4-20MA.

●Komunikace RS-485（funkce výběru）

POZNÁMKA: Nastavení adresy na dotykovém displeji!

●Komunikace RS-485（funkce výběru）

Komunikační režim: Modbus-RTU (RS-485)

Komunikační parametry: 9600, 8, N, 1,

Formát dat: Hexadecimální příjem, Hexadecimální odesílání

Číst hodnotu registru:

Vrátit data

Napište registr:

Návratová hodnota:

7. Údržba

Při běžném používání závisí skutečná životnost na prostředí místa. Doporučuje se kalibrovat analyzátor jednou za 18 měsíců v továrně na vrácení (kalibrace je zdarma, náklady na vrácení a dopravu hradí uživatel). V drsném prostředí se doporučuje kalibrovat senzor jednou za 12 měsíců, aby byla zajištěna platnost testovacích dat. Položky údržby jako následující:

(1) Zda dochází k úniku v sacím systému; zda je potrubí připojení plynu opotřebené; zda je konektor upevněn.

(2) Nedochází k uvolnění nebo poškození napájecího vedení a zásuvky.

(3) Zda dochází k úniku uvnitř analyzátoru, zda je cítit ozonový plyn.

(4) Jiný abnormální problém.

Pokud se vyskytne některý z výše uvedených problémů, informujte co nejdříve výrobce.

8. Upozornění

A. Je přísně zakázáno zařízení rozebírat a sestavovat. Etikety musí být při používání neporušené, jinak nebude poskytnuta žádná záruka.

B. Údržbu musí obsluhovat odborná osoba.

C. Zařízení svévolně nerozebírejte a vyhněte se zbytečnému poškození při otevírání.

D. Udržujte zařízení čisté, nedotýkejte se obrazovky tvrdými předměty, aby nedošlo k jejímu poškrábání.

E. Když je zařízení blízko, vypněte napájení a zabraňte vlhkosti.

F. V případě abnormální situace okamžitě vypněte napájení a vypněte zdroj plynu a kontaktujte prosím včas výrobce.

9. Skladování

Přístroj by měl být skladován v dobře větraném, suchém a nekorozivním prostředí s okolní teplotou -10℃～＋40℃，, relativní vlhkostí nepřesahující 80 %. Vzorkovaný plyn s relativní vlhkostí nejvýše 80 % a teplotou plynu by měl být -50 °C～＋80 °C.

10. Doba platnosti

Životnost výrobku závisí na stupni stárnutí elektronického zařízení. Po výměně stárnoucího elektronického zařízení lze výrobek normálně používat.

Testovací rozsah:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000 ppm
Rozlišení displeje:	□0,01 g/m   poznámka：1 mg/L=1g/m3=467 ppm
Zobrazovací jednotka:	□g/Nm3  □mg/NL   □%WT
Metoda odběru vzorků:	□aktivní vzorkování tlaku  □ vzorkování čerpání
Rozhraní obsahu:	□koncentrace ozónu   □kompenzace teploty
	□kompenzace tlaku
Životnost světelného zdroje:	Cca 30000-50000 hodin
Rozhraní displeje:	Operační rozhraní 4,3palcové dotykové obrazovky
Pomocná funkce:	kompenzace teploty a tlaku
Vzorkovací tok:	0,5 l ± 0,2 l/min
Vstupní tlak:	<0,1 MPa
Chyba koncentrace :	< 0,3％FS
Odchylka čáry :	< 0,2％FS
Nulové unášení:	<±0,3 %.FS
Doba odezvy:	signál je 0,03 S, ukazuje se 0,3 S.
Okolní teplota :	-20～50℃；
Vzorkovací kalibr sériového připojení:	Bypass samplingΦ6 (6*4mm rychlé kroucení rozhraní) Bypass vzorkováníΦ8 (8*6mm rozhraní s rychlým kroucením)
Komunikační režim:	RS-485
Výstupní režim:	4-20 mA
Reléový signál:	Vysoký alarm, Nízký alarm
Napájení:	AC 110-220V;

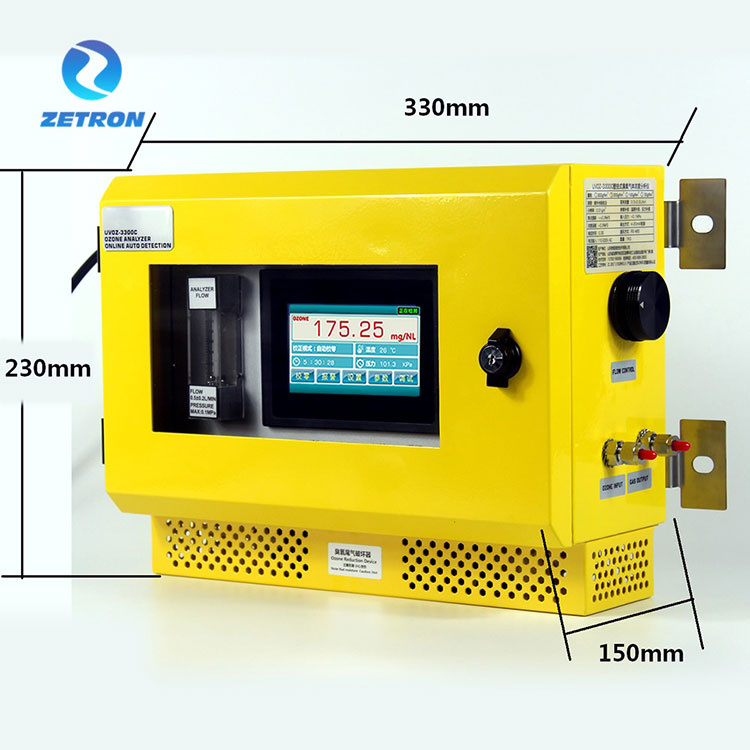

Dimenze:	230 mm (výška) × 330 mm (šířka) × 150 mm (hloubka)
Standardní konfigurace:	□Antiseptický průtokoměr     □filtr   □ Ničitel ozónového plynu  □ odběrové čerpadlo
