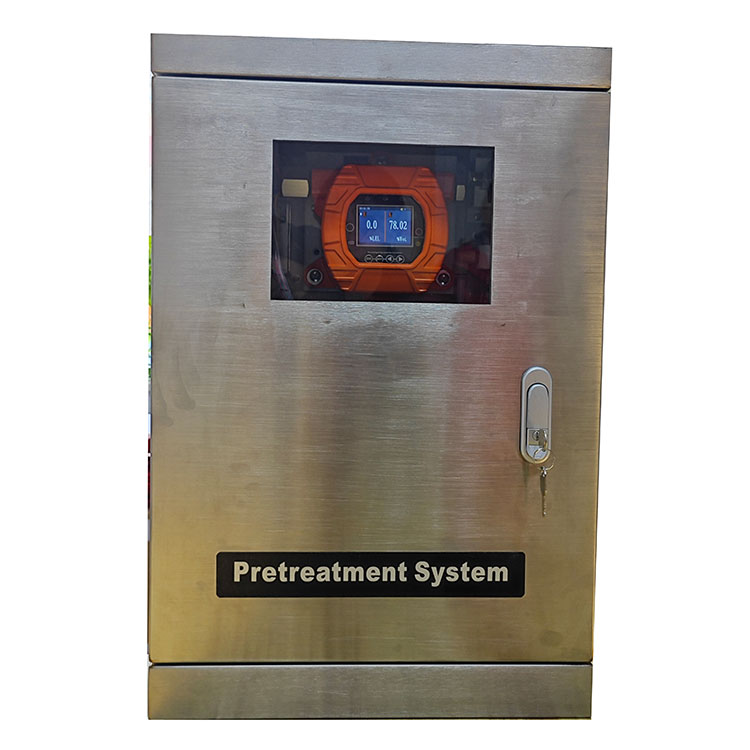

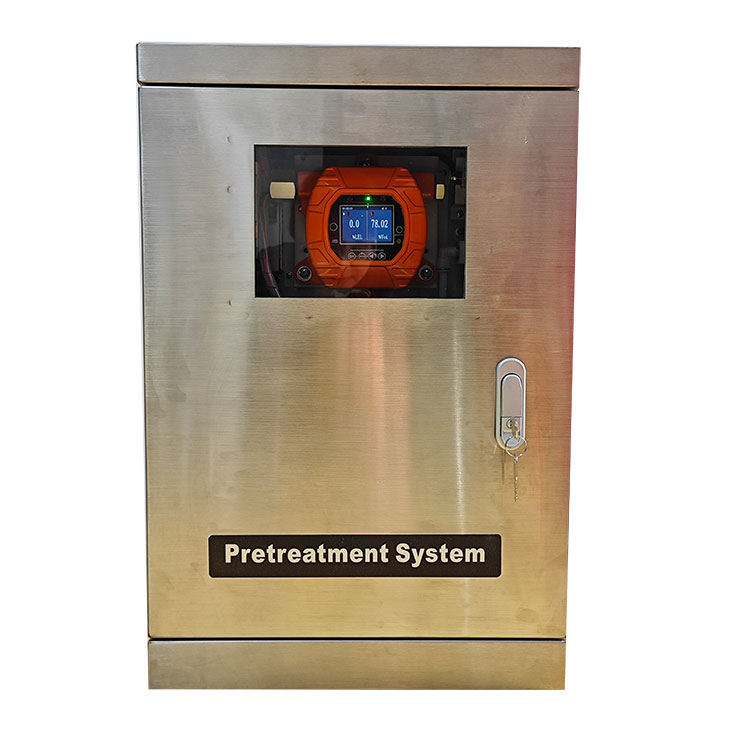

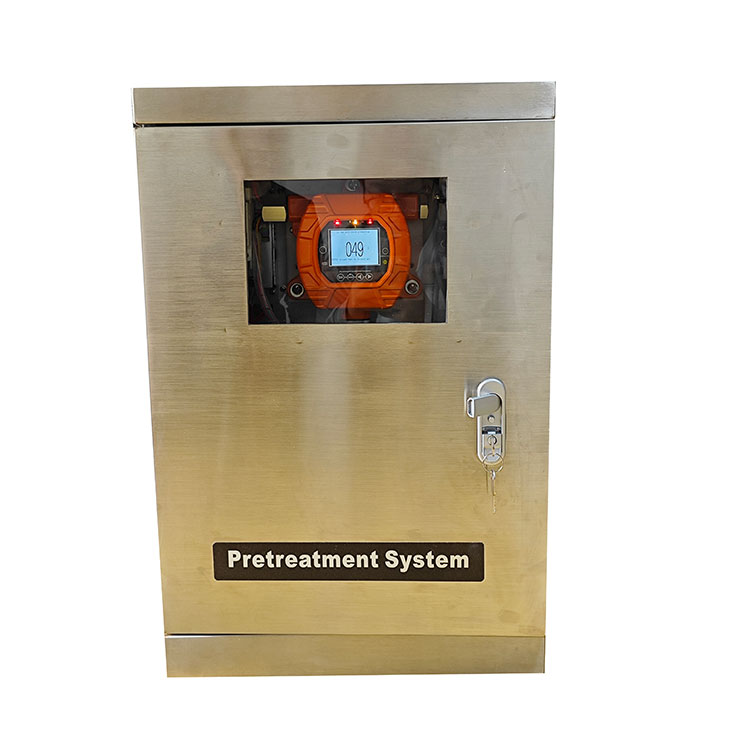

Jednoduchý systém detekce plynu

Systém pro detekci plynu TH-1000B se používá hlavně v průmyslu analýzy plynu. Hlavním principem je vzorkování měřeného plynu na místě pro odvlhčení a filtraci prachu a udržení teploty a vlhkosti měřené plynové konstanty v určitém rozmezí, takže analyzátor plynu může normálně detekovat koncentraci. Celý proces je automatizovaný a nevyžaduje lidský zásah. Systém předúpravy plynu Th1000 se používá při příležitostech, kdy měřený plyn má malý prach, vodní páru a normální teplotu.

Odeslat dotaz

Charakteristiky produktu

Vodotěsný design, rychlá a stabilní detekce.

Jednoduchý systém detekce plynu může být zabudován do podvozku nebo externě.

Standardní vzdálenost odběru vzorků je 10 metrů a maximální vzorkovací vzdálenost s volitelným vakuovým čerpadlem je přes 70 metrů.

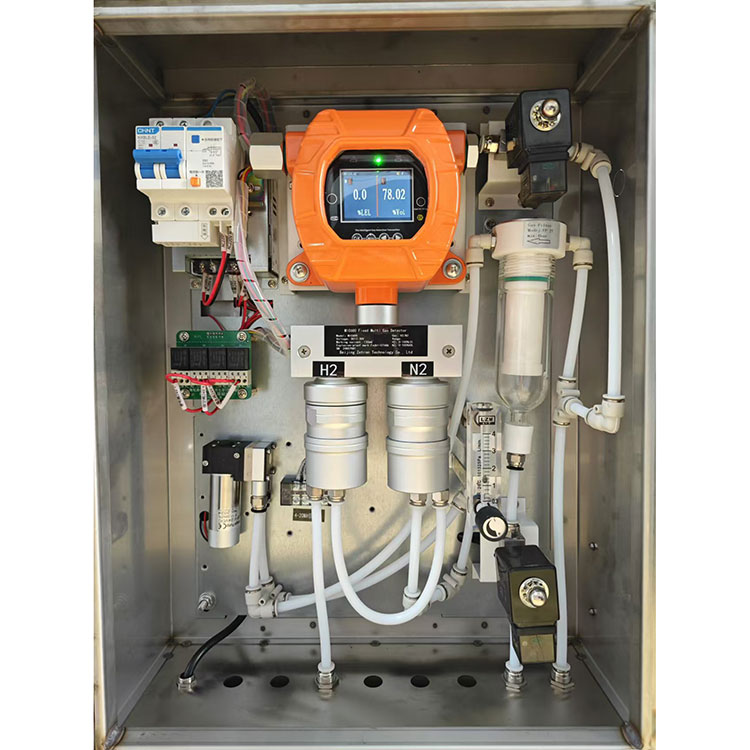

Konfigurace produktu

TH-1000B	Konfigurace předběžného zpracování
Funkce: S oknem Použitelné příležitosti: Normální teplota Malé množství vodní páry Malé množství prachu	201 podvozek z nerezové oceli (s oknem) Podvozek odolný proti výživě, přizpůsobitelný podvozek odolný proti výbuchu
	Detektor plynu MIC-500S
	Filtr skleněného kondenzátu
	Elektromagnetický vypouštěcí ventil
	Breatherless DC čerpadlo
	Rada pro rozšiřování relé
	Systém řízení energie
	Průtokový konektor
	Připojení hadice
	Rozměry (600400170 mm)

Detekční plyn	Toxické plyny, kyslík, oxid uhličitý, hořlavé a výbušné plyny, TVOC atd.
Rozsah detekce	0 ~ 1, 10, 100, 1000, 5000, 50000 ppm (mg/m3); 0 ~ 100%LEL; 0 ~ 200 mg/l; 0 ~ 20%, 50%, 100%vol; Ostatní rozsahy jsou volitelné,
Rezoluce	0,001ppm, 0,01ppm, 0,1ppm, 1ppm; 0,1%LEL; 0,1 mg/l; 0,01%obj., 0,001%obj.; Další usnesení lze přizpůsobit,
Princip detekce	Elektrochemie, katalytické spalování, infračervené, tepelné vodivosti, PID fotoion, absorpce UV, laserová TDLA atd., V závislosti na typu plynu, rozsahu, prostředí místa a potřebách uživatele.
Typická přesnost	≤ ± 3%F.S (vyšší přesnost lze přizpůsobit podle výkonu senzoru)
Linearita	Plus nebo mínus 2% nebo méně
Doba odezvy	T90 <30 sekund
Zpracovaný vzorkový plyn	Teplota není vysoká, vodní pára není velká a prach není moc
Zpracovaný vzorkový plyn	(Když je vlhkost příliš vysoká a prach je velký, je zapotřebí další předběžné ošetření)
Pracovní režim	Konstantní teplota: 25 ℃ Po ošetření lze nastavit (volitelné)
Pracovní napětí	Konstantní vlhkost: 70%RH, vlhkost po ošetření, může být nastavena (volitelné)
Pracovní prostředí	Opravené nepřetržité provoz, měření typu čerpadla (kladný tlak, záporné tlak, vakuové prostředí může být)
Vzorkovací vzdálenost	220VAC, 50 Hz
Režim zobrazení	Provozní teplota -40 ℃ ~ +70 ℃ (typická hodnota), relativní vlhkost ≤ 99%RH, tlak: 0,1MPA +/- 20%,
Výstup signálu	Teplota vzorkování: -40 ℃ ~ +70 ℃ (standard)
Alarmový režim	Standard je 10 metrů, vzdálenost vzorkování volitelného vysoce výkonného vakuového čerpadla je větší než 70 metrů, pokud je tlak naměřeného plynu relativně velký, vzdálenost odběru vzorků je odpovídajícím způsobem větší větší větší větší větší větší
Úroveň ochrany	1,7 palcový HD barevný displej na místě,
Elektrické rozhraní	①Touth (čtyři) drátěný systém 4 ~ 20 mA, lze připojit k různým alarmovým řadičům, PLC, DC a dalším řídicím systémům;
Materiál vnějšího krabice	2 sběrnice RS485 (RTU), Standard Modbus Protocol;
Externí rozměry	③2 sady relé s vysokým a nízkým výstupem alarmu (standard 1 sada, volitelně přidejte 1 sadu), pasivní kontakt (suchý uzel)
Standardní příslušenství	Volitelné: 0 ~ 20 mA, 1 ~ 5V, 0 ~ 5V, 0 ~ 10 V, bezdrátová přenos, síťová přenos, Alarm SMS
Osvědčení o kvalifikaci výrobce	Výchozí výstup je 1. Dva výstupy pasivního kontaktu (suchý uzel) jsou volitelné. Lze nastavit alarmové body. Zvukový a vizuální alarm na místě (volitelné)
